1. Ứng dụng đậu ngót trên chi tiết dạng vòng – Đậu ngót vách ngăn
Trong lĩnh vực đúc kim loại, việc tối ưu hiệu quả bù co luôn là yếu tố then chốt để nâng cao chất lượng sản phẩm. Đặc biệt với các chi tiết dạng vòng, giải pháp đậu ngót vách ngăn đang được đánh giá cao nhờ tính hiệu quả và tiết kiệm chi phí.
– Đậu ngót vách ngăn (sản phẩm đặc trưng)
– Ưu điểm:
- Hiệu quả bù co cao: Một đậu ngót vách ngăn có thể bù co cho hai vị trí
- Dễ đập tách: Tiết kiệm chi phí làm sạch và mài
– Chúng tôi xin giới thiệu ví dụ ứng dụng đậu ngót trên nắp xi lanh – đậu ngót phát nhiệt dạng đặc biệt (phi tiêu chuẩn)

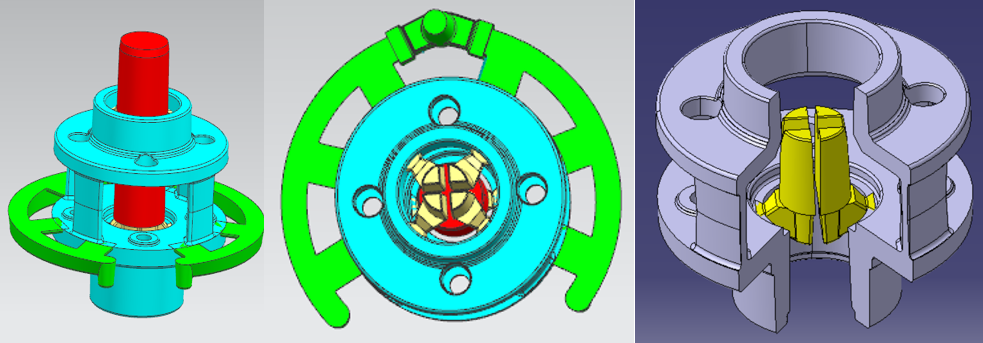

Ứng dụng đậu ngót vách ngăn trên giá đỡ bánh răng hành tinh

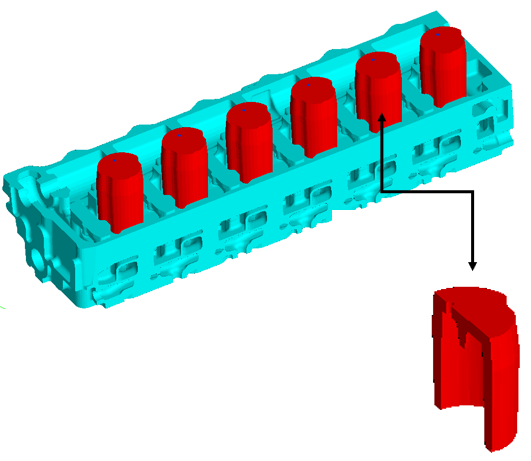

Ví dụ ứng dụng đậu ngót trên nắp xi lanh – đậu ngót phát nhiệt cao
- Kết cấu thân xi lanh ngày càng phức tạp, dẫn đến xuất hiện các vùng nhiệt cục bộ (điểm nóng) có mô đun lớn, dễ bị cô lập
- Vật liệu gang xám mác cao và gang cầu (CGI) có xu hướng co ngót lớn hơn
- Công nghệ đậu ngót phát nhiệt đã giải quyết hiệu quả các khuyết tật co ngót và rỗ xốp bên trong vật đúc nắp xi lanh
- Thiết kế hình dạng đậu ngót đặc biệt giúp tránh hiện tượng giao thoa với các kết cấu khác như kim thoát khí và các chi tiết liên quan

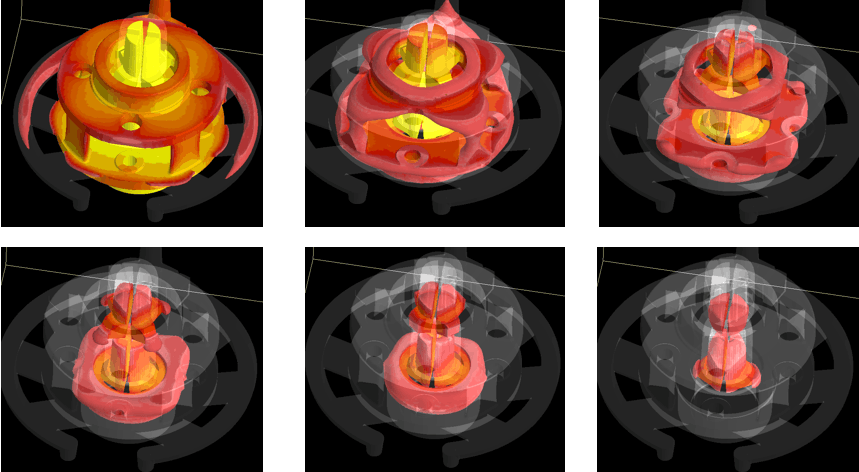

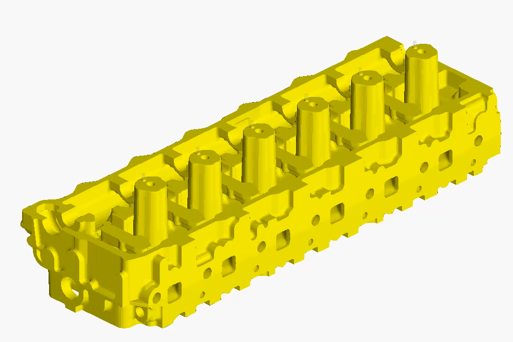

Mô phỏng quá trình đông đặc của vật đúc nắp xi lanh
2. Ví dụ ứng dụng đậu ngót trong ngành thủy lực

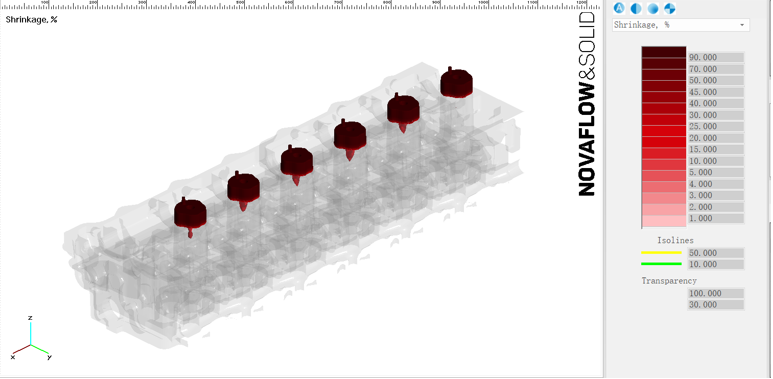

Mô phỏng quá trình đông đặc của vật đúc nắp xi lanh (quan sát khuyết tật co ngót dạng xuyên thấu)

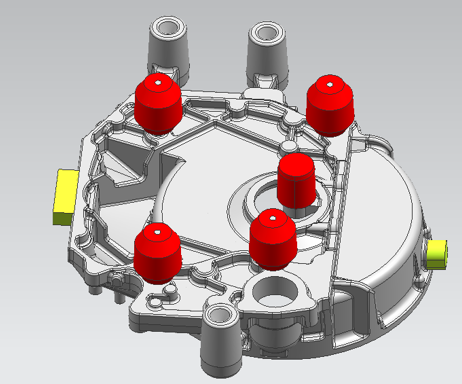

3. Ví dụ ứng dụng đậu ngót trên vật đúc vỏ bánh đà
Vỏ bánh đà có nhiều vùng nhiệt cục bộ (điểm nóng) bị cô lập, trong khi yêu cầu chất lượng rất cao, thường đòi hỏi vật đúc không có khuyết tật co ngót (rỗ xốp). Việc sử dụng đậu ngót bù co cục bộ có thể giải quyết hiệu quả hiện tượng co ngót tại các vùng nhiệt cô lập này.

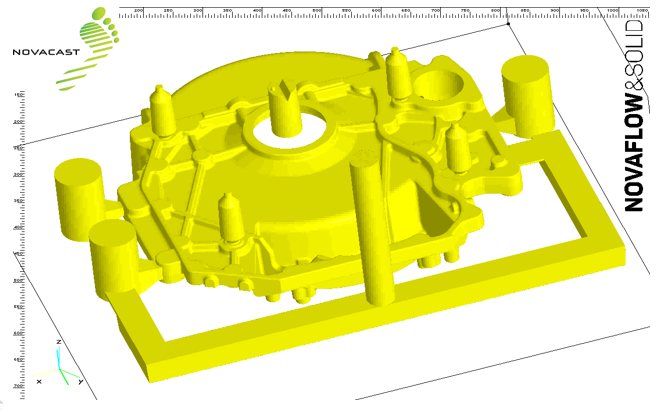

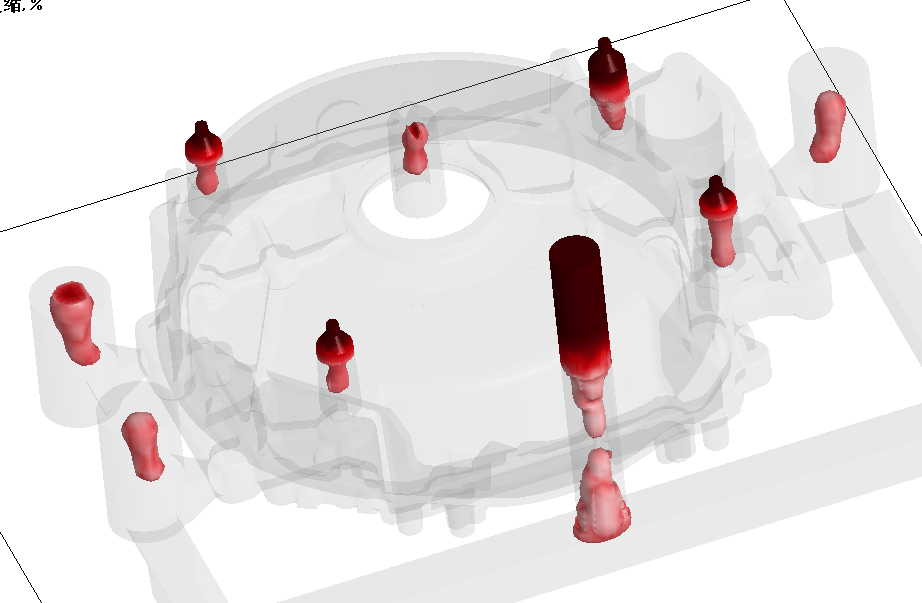

Kết quả mô phỏng đông đặc
Mô phỏng đông đặc (quan sát khuyết tật co ngót dạng xuyên thấu)

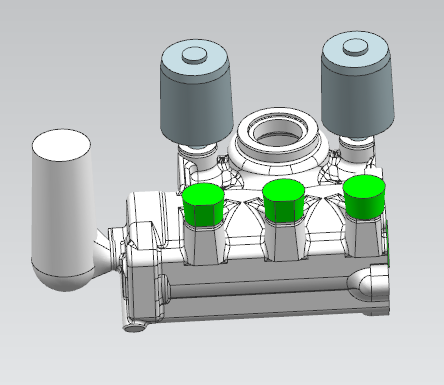

4. Ví dụ ứng dụng đậu ngót trên vật đúc vỏ bộ lái
Vỏ bộ lái là chi tiết thủy lực, trong quá trình làm việc phải chịu áp suất cao nên yêu cầu độ đặc chắc của vật đúc rất cao. Tuy nhiên, do hạn chế về kết cấu, chi tiết này tồn tại nhiều vùng nhiệt cục bộ (điểm nóng) bị cô lập. Việc sử dụng đậu ngót bù co cục bộ có thể giải quyết hiệu quả hiện tượng co ngót (rỗ xốp) tại các vùng nhiệt cô lập này.

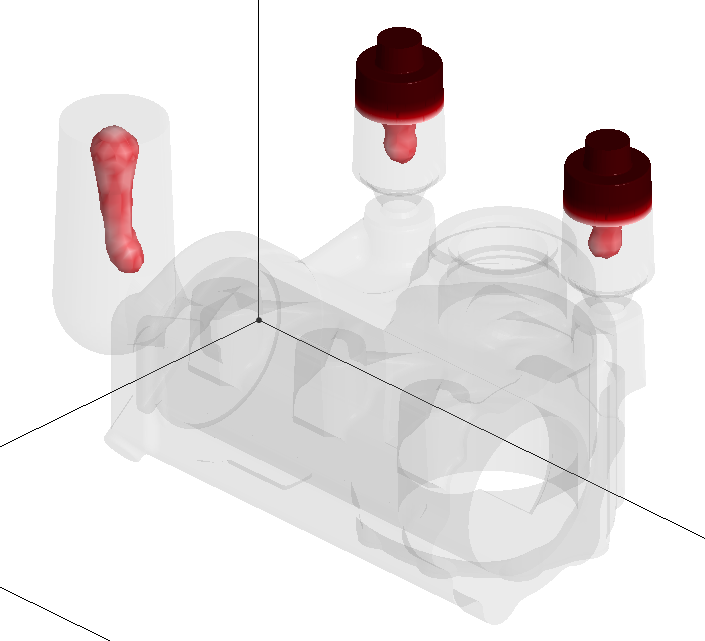

Mô phỏng đông đặc (quan sát khuyết tật co ngót dạng xuyên thấu)
